Celli TIGER 190F (T190F)

Vaste Frangor

TIGER 190F (T190F)

De Celli TIGER 190F (T190F) is een vaste frangor voor het bewerken en afwerken van de grond. De keuze voor rotor, toerental en eventuele nalooprol bepaalt hoe de machine op uw perceel werkt. Tijms helpt de uitvoering op uw tractor en teelt af te stemmen.

120–190HP tractorvermogen

88–140kW tractorvermogen

Bespreek deze machine

Uitvoering, tractorcombinatie en levering stemmen we met u af.

KEN UW MACHINE

De techniek. Helder op een rij.

Bekijk wat bij deze machine hoort en welke opties u kunt kiezen. Optionele uitrusting is niet automatisch inbegrepen.

Techniek en standaarduitrusting

Maximaal vermogen: 190 HP (140 KW)
Aftakas: tandwielkast met 2 toerentallen voor 1000 rpm, aantal tanden: 21-18 = 318 rpm; 20-19 = 352 rpm
Zijdelingse tandwielaandrijving
3-puntsaankoppeling categorie 2 en 3
Pendelende onderste aankoppelpunten
Achterklepverstelling met draadspindel
Achterste egalisatierol met draadspindelverstelling
Tanden 30×30 mm L=170 mm
Maximale werkdiepte 20 cm
Cardanas met slipkoppelingsbeveiliging
Veiligheidsvoorzieningen
Hoge beschermkap (uitsluitend met rol)

Opties en uitvoeringen

Achterste aftakas (1) voor tandwielkast (2V/4V)
Voorbereiding voor koeling (1)
Oliekoelingsset (1) met radiateur
Tanden 30×30 mm L=195 mm
Tandenrotor
Messenrotor (tandwielset voor grondfrees vereist)
Glijsloffen (uitsluitend te gebruiken zonder rol)
Rubberen wiel (te monteren op de rolarmen) (later afzonderlijk geleverd)
IJzeren wiel (te monteren op de rolarm) (later afzonderlijk geleverd)
Paar voorwielen (later afzonderlijk geleverd)
Spoorwisser vooraan
Paar zodensnijschijven vooraan
Paar zodensnijschijven vooraan, verstelbaar met pennen
Snelmontage voor rol (vergrote rol)
Hydraulische cilinderset voor rolverstelling
Hydraulische set voor achterklepverstelling
Te combineren met de zaaimachine
Hydraulische achteraankoppeling voor zaaimachine
Ombouwset van Frangor naar grondfrees (rotorset + tandwielset) (later afzonderlijk geleverd)

(1) LET OP: wanneer de machine is uitgerust met een achterste aftakas, kan de oliekoelingsset voor de tandwielkast niet worden gemonteerd. Omgekeerd sluit montage van de koelingsset een achterste aftakas uit.

Meer over de uitvoering en toepassing

Grondfrees Tiger 190 is een technische doorontwikkeling van model K. De onderzijde van het frame is aangepast om de grond door de machine te laten stromen en de ruimte tussen messen en frame te vergroten. Volgens de fabrikant vermindert dit het vermogensverbruik; de daarnaast genoemde vermindering van risico onder natte omstandigheden is in de Engelse bron onduidelijk geformuleerd. Het model heeft een rotor met zeer dikke flens van slijtvast staal, een door Celli ontworpen, gebouwde en gegarandeerde tandwielkast, afdichtingen ter bescherming van de rotorlagers en een achterklep van dik, gevormd plaatstaal. Door montage van een achterste egalisatierol en vervanging van de rotor kan de machine worden omgebouwd naar de Frangor-uitvoering voor zaaibedbereiding.

DETAILS MAKEN HET VERSCHIL

Maten en uitvoeringen.

Bekijk de originele maattabel van Celli. Vergroot de tabel voor werkbreedte, afmetingen, gewicht en de modelafhankelijke uitvoering.

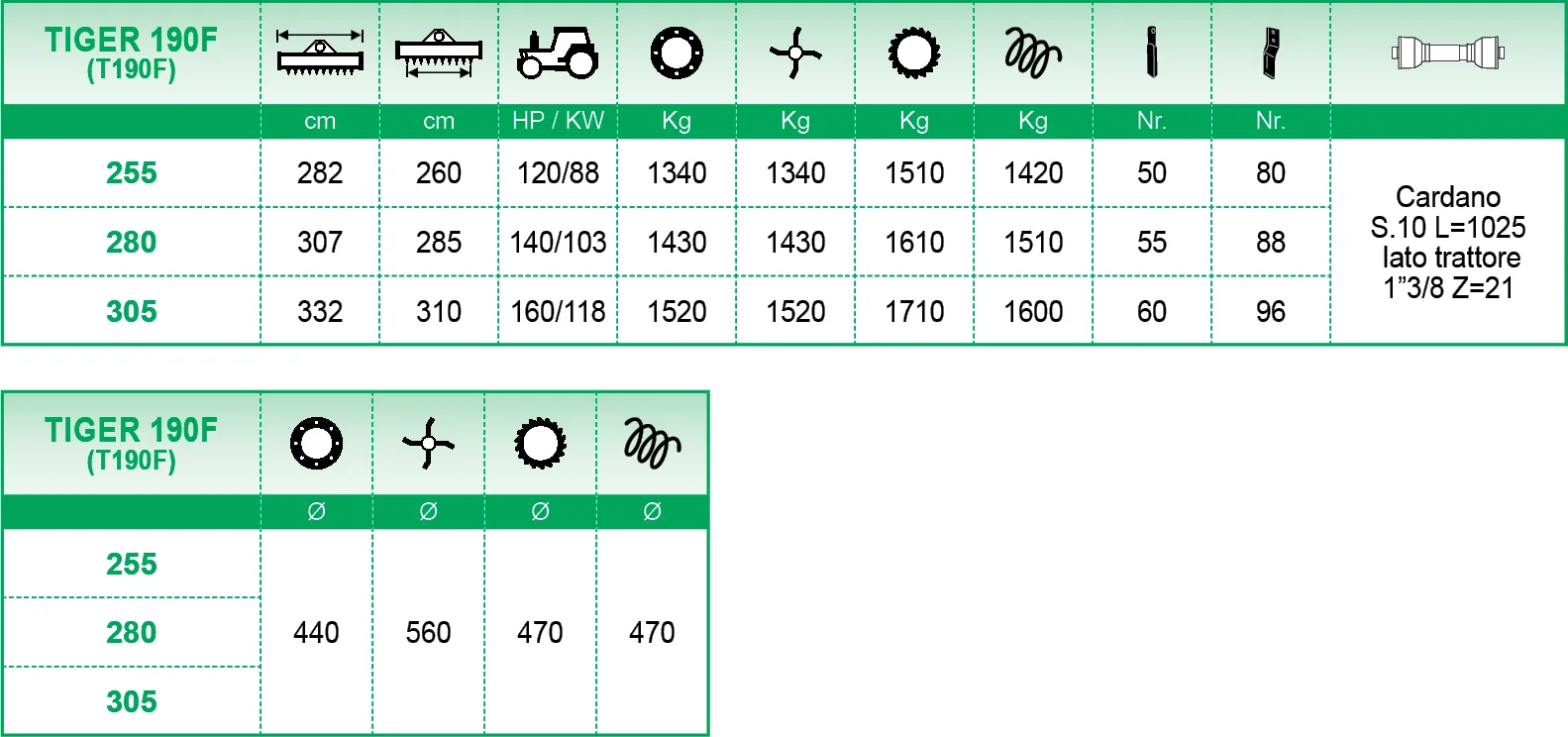

Originele Celli maattabel TIGER 190F (T190F)

Vergroot technische tabel

Nederlandse uitleg bij de maattabel

HP = tractorvermogen in paardenkrachten; kW = vermogen in kilowatt; cm en mm = afmetingen; kg = gewicht; rpm = omwentelingen per minuut. Werkbreedte en totale breedte zijn verschillende maten. Letters in de tekening horen bij de bijbehorende kolommen. Een streep of leeg veld betekent niet dat een waarde nul is. Controleer de voetnoten en de uitvoering van rol, rotor en werktuigen.

Maten en technische gegevens volgens de fabrikant. De tabel hoort bij de genoemde modelreeks; accessoires en rollen kunnen de afmetingen en het gewicht beïnvloeden.

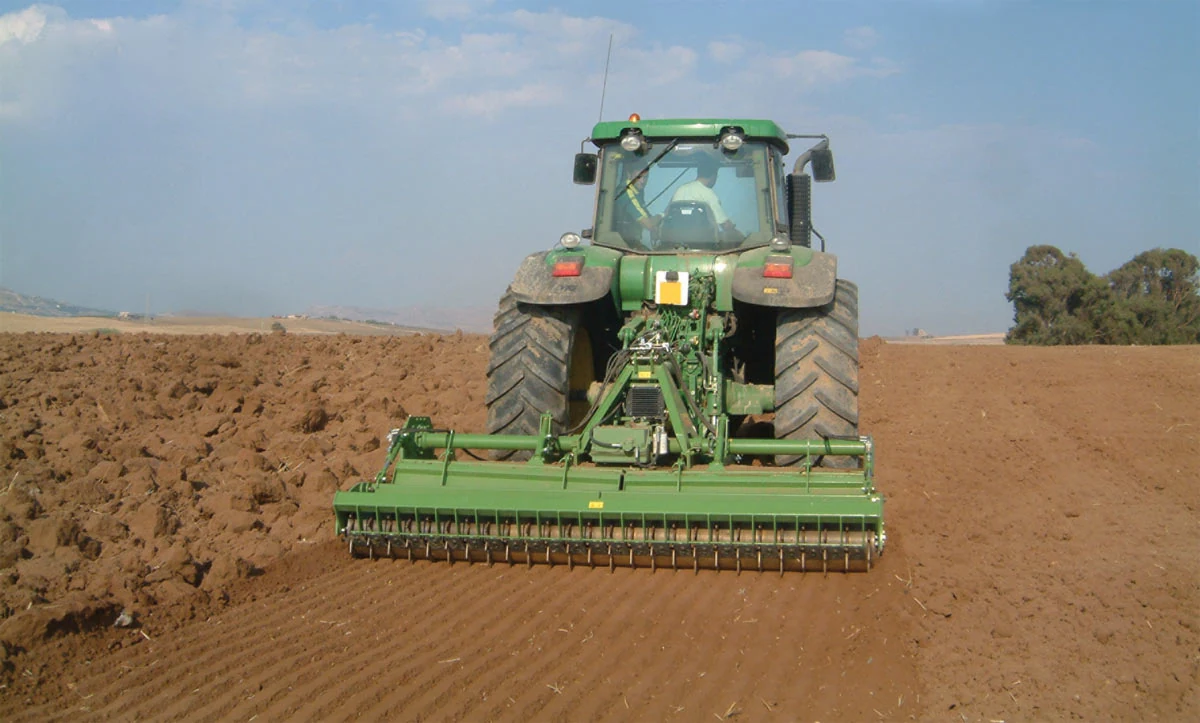

VAN DICHTBIJ

Bekijk de details.

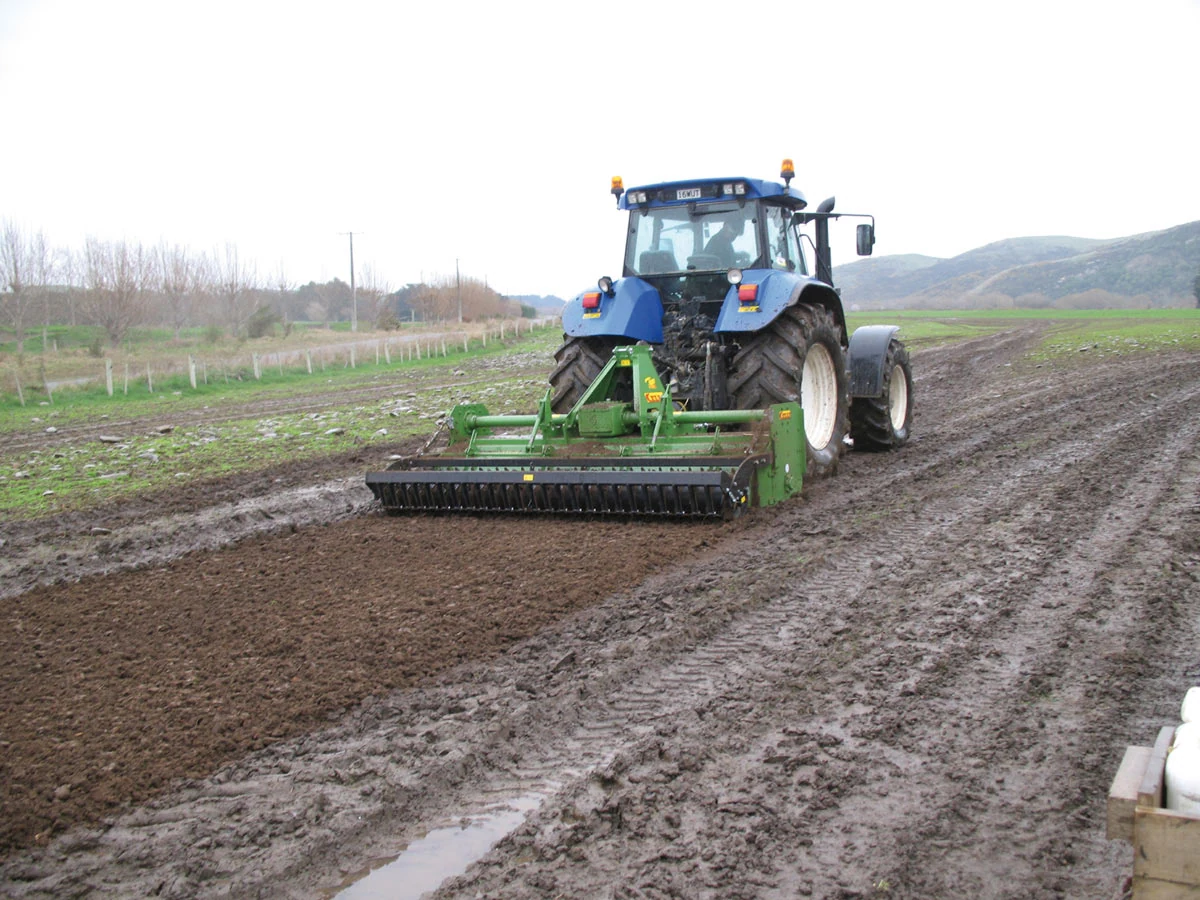

Deze machine in actie

Celli TIGER 190F (T190F) praktijkvideo

TIJMS STAAT NAAST U

Van machinekeuze tot het juiste onderdeel.

Wij denken mee over de uitvoering, aansluiting en het onderhoud. Voor onderdelen helpen een typeplaatje, serienummer en foto van het betreffende onderdeel ons om gericht met u mee te kijken.
